Lý thuyết Vật lí 11 Bài 23: Điện trở. Định luật Ohm

· Cường độ dòng điện chạy qua vật dẫn tỉ lệ thuận với hiệu điện thế ở hai đầu vật dẫn, tỉ lệ nghịch với điện trở của vật dẫn.

· Biểu thức: $I=\frac{U}{R}$

Trong đó: I là cường độ dòng điện chạy qua vật dẫn, đơn vị là ampe, kí hiệu là A.

U là hiệu điện thế giữa hai đầu vật dẫn, đơn vị là vôn, kí hiệu là V.

R là điện trở của vật dẫn, đơn vị là ôm, kí hiệu là $Ω$ .

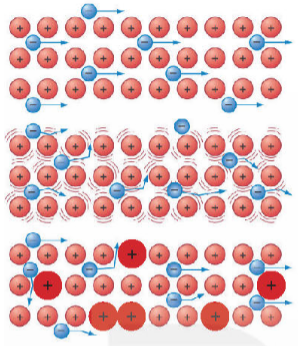

1. Nguyên nhân gây ra điện trở trong vật dẫn kim loại

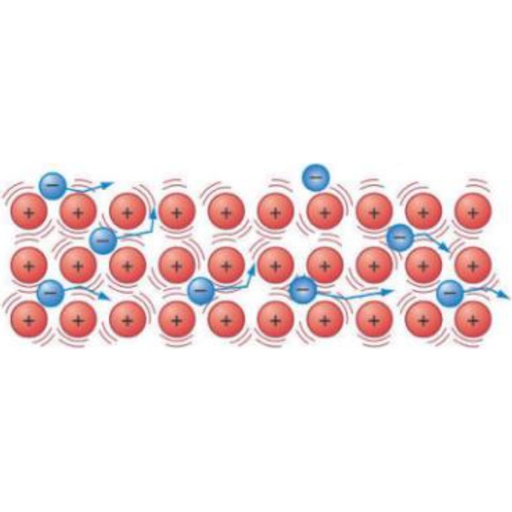

Trong kim loại, các nguyên tử bị mất electron hoá trị trở thành các ion dương. Các ion dương liên kết với nhau một cách trật tự tạo nên mạng tinh thể kim loại. Các ion dương dao động nhiệt xung quanh nút mạng, nhiệt độ càng cao, các ion dương dao động càng mạnh. Dao động nhiệt của các ion trong mạng tinh thể cản trở chuyển động của các electron tự do là nguyên nhân chính gây ra điện trở của kim loại.

Mở rộng: điện trở suất của kim loại tăng theo nhiệt độ gần đúng theo hàm bậc nhất

$ρ=ρ_{0}[1+\alpha(t-t_{0})]$

Trong đó:

- $ρ$ là điện trở suất ở nhiệt độ t, đơn vị là ôm nhân mét ( $Ω.m$ )

- $ρ_{0}$ là điện trở suất ở nhiệt độ t₀, đơn vị là ôm nhân mét ( $Ω.m$ )

- $\alpha$ là hệ số nhiệt điện trở, đơn vị là K^-1.

- t - t₀ là độ biến thiên nhiệt độ.

Ngoài ra ta cũng có thể viết biểu thức của điện trở dưới dạng $R=R_{0}[1+\alpha(t-t_{0})]$

2. Ảnh hưởng của nhiệt độ lên điện trở

a) Điện trở của đèn sợi đốt

- Khi dòng điện và hiệu điện thế nhỏ, đường đặc trưng vôn – ampe gần giống đường thẳng. Ở hiệu điện thế cao hơn, đường đặc trưng bắt đầu cong. Điều đó cho thấy điện trở của dây tóc bóng đèn tăng lên vì tỉ số $\frac{U}{I}$ tăng lên.

- Khi dây tóc bóng đèn phát sáng thì đường đặc trưng có độ dốc nhỏ nên điện trở lớn.

- Như vậy, điện trở của dây tóc bóng đèn phụ thuộc vào nhiệt độ.

b) Điện trở nhiệt

Điện trở nhiệt là linh kiện có điện trở thay đổi rõ rệt theo nhiệt độ.

- Điện trở của điện trở nhiệt NTC giảm khi nhiệt độ tăng.

- Điện trở của điện trở nhiệt PTC tăng khi nhiệt độ tăng.
