Lý thuyết Vật lí 11 Bài 26: Thực hành: Đo suất điện động và điện trở trong của pin điện hóa
Tóm tắt lý thuyết Vật lí 11 Bài 26: Thực hành: Đo suất điện động và điện trở trong của pin điện hóa theo chương trình Kết nối tri thức với cuộc sống. Bài học cung cấp kiến thức trọng tâm, sơ đồ trực quan và câu hỏi củng cố.
II. Thiết kế phương án thí nghiệm
III. Tiến hành thí nghiệm

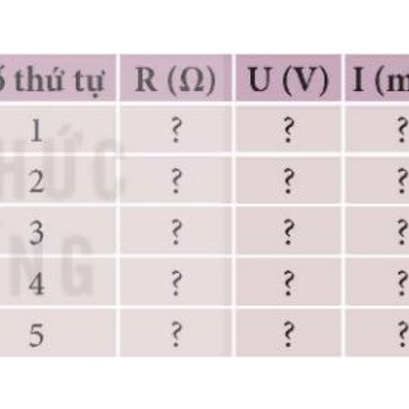

IV. Kết quả thí nghiệm
Các bài học để học tốt Vật lí 11 Bài 26: Thực hành: Đo suất điện động và điện trở trong của pin điện hoá:
🌟 Em đã học (Ghi nhớ kiến thức trọng tâm)
- Đo U khi mạch hở ≈ E; đo I và U khi có tải để tìm r = (E − U)/I.
- Có thể dùng hai giá trị R khác nhau để lập hệ.
- Ghi sai số, tiếp xúc cực pin.
- Không để pin ngắn mạch lâu.
- Công thức trọng tâm: I = E/(R+r); r = (E − U)/I
Câu hỏi ôn tập & củng cố bài học
Câu 1: Mục đích của bài thực hành đo suất điện động và điện trở trong của pin điện hóa?
Mục đích là xác định chính xác hai thông số đặc trưng của một pin điện hóa: suất điện động và điện trở trong , đồng thời củng cố định luật Ohm cho toàn mạch và rèn luyện kỹ năng xử lý số liệu bằng đồ thị tuyến tính.
Câu 2: Sơ đồ mạch thí nghiệm và cơ sở lí thuyết để tìm và ?
Mạch gồm pin mắc nối tiếp với biến trở , ampe kế (đo ), vôn kế mắc song song hai cực pin (đo ). Phương trình liên hệ: . Đây là hàm bậc nhất dạng với , , hệ số góc và tung độ gốc .
Câu 3: Cách khai thác đồ thị để tìm giá trị và ?
Vẽ đồ thị các điểm thực nghiệm và kẻ đường thẳng hồi quy. Điểm cắt của đường thẳng với trục tung (ứng với ) cho ta giá trị suất điện động . Độ lớn độ dốc của đường thẳng cho ta điện trở trong: .
Câu 4: Những lưu ý an toàn và giảm thiểu sai số khi làm bài thực hành này?
Không được để biến trở ở giá trị vì sẽ gây đoản mạch làm hỏng pin và cháy đồng hồ đo. Sau khi đọc xong mỗi giá trị cần ngắt mạch để pin không bị sụt áp nhanh do nóng lên trong quá trình phóng điện liên tục.
