Lý thuyết Vật lí 11 Bài 24: Nguồn điện

1. Điện trở trong của nguồn điện

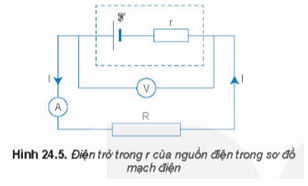

Trong mạch kín, dòng điện chạy qua mạch ngoài và cả mạch trong. Như vậy, nguồn điện cũng là một vật dẫn và cũng có điện trở. Điện trở này được gọi là điện trở trong của nguồn điện. Nguồn điện được đặc trưng bằng suất điện động E và điện trở trong r của nguồn.

2. Ảnh hưởng của điện trở trong của nguồn điện lên hiệu điện thế giữa hai cực của nguồn.

· Cường độ dòng điện chạy trong mạch điện kín tỉ lệ thuận với suất điện động của nguồn điện và tỉ lệ nghịch với điện trở toàn phần của mạch điện đó.

$I=\frac{E}{R+r}$

· Công của nguồn điện: A = qE = EIt

· Hiệu điện thế mạch ngoài: U = E - Ir

· Độ giảm thế mạch ngoài: U = IR

· Hiện tượng đoản mạch (ngắn mạch) xảy ra khi nguồn điện được nối với mạch ngoài có điện trở không đáng kể hoặc bằng 0. Nguyên nhân do việc chập mạch điện làm cho điện trở mạch ngoài bằng 0, khi đó cực âm của nguồn nối trực tiếp với cực dương của nguồn mà không qua thiết bị điện.
